Чистые помещения

Системы «чистые помещения» — это комплекс инженерно-технических и строительных решений. Проектирование, реконструкция, модернизация и возведение таких систем – наша профессиональная специализация.

На современных лечебных, фармацевтических, биотехнологических, радиоэлектронных и других наукоемких производствах создаются специальные помещения с особыми санитарно-гигиеническими условиями. В частности, предъявляются повышенные требования к уровню чистоты циркулирующего воздуха, стерильности поверхностей и окружающей среды. Помещения этого типа включают:

• Различные специализированные залы: операционные, реанимационные, родильные и др.
• Палаты послеоперационного содержания и интенсивной терапии.
• Лаборатории, производственные блоки и многие другие.

Классы чистоты

Совокупность объектов подобного типа именуется комплексом чистых помещений. В РФ их создание и монтаж регламентируются серией нормативов:

• ГОСТ Р 52539-2006 «Чистота воздуха в лечебных учреждениях. Общие требования».
• СП 158.13330.2014 «Здания и помещения медицинских организаций. Правила проектирования».
• ГОСТ Р ИСО 14644-1-2017 «Чистые помещения и связанные с ними контролируемые среды».
• СП 2.1.3678-20 «Санитарно-эпидемиологические требования к эксплуатации помещений, зданий, сооружений, оборудования и транспорта, а также условиям деятельности хозяйствующих субъектов, осуществляющих продажу товаров, выполнение работ или оказание услуг».

Системы «чистые помещения»

• Герметичные вертикальные и горизонтальные ограждающие конструкции, обеспечивающие гигиену и стерильность: оконно-дверные и потолочные системы, напольные и настенные финишные покрытия, перегородки и другие элементы.
• Специализированные воздухораспределительные комплексы, обеспечивающие вентиляцию, очистку, ламинарное распределение и обеззараживание воздушных масс.
• Системы управления комплексом оборудования: приточно-вытяжного, кондиционирующего, очищающего, контролирующего уровень влажности и давления в помещении.
• Интегрируемые комплексы освещения, медицинского газоснабжения и прочего специализированного оборудования.

Все элементы объединяются и включаются в общую инженерную инфраструктуру специализированного учреждения. При разработке проекта инженеры также учитывают архитектурные характеристики здания, его конструктивные особенности и специфику.

Подытоживая, отметим, что система «чистые помещения» (ЧП) – это не просто технологическая особенность, а целый инженерно-строительный комплекс, в котором постоянно контролируются все базовые санитарно-гигиенические параметры. А именно: поддерживается заданный заказчиком проекта класс чистоты воздуха (концентрация аэрозольных частиц и примесей в соответствии с нормативами, указанными выше). На практике комплексы ЧП проектируются, монтируются и эксплуатируются так, чтобы приток, выделение и удержание посторонних микрочастиц в контролируемой среде были сведены к минимальным значениям.

Концепция создания чистых помещений

Концепция «чистого помещения» в лечебных учреждениях основывается на трех условиях:

• Создание непреодолимого барьера для опасной микрофлоры, существующей за пределами чистого помещения;
• Фильтрация, кондиционирование и обеззараживание воздуха, подаваемого и уже циркулирующего в чистом помещении;
• Создание особо чистой зоны (местная защита от загрязнений) за счет создания однонаправленного (ламинарного) потока воздуха, при котором частицы грязи и пыли от людей и оборудования, имеющиеся в помещении, попадая в особо чистую зону, не разлетаются хаотично, а собираются воздушным потоком внизу и удаляются вытяжкой из помещения.

Важно: Исключением из данной концепции являются помещения инфекционного профиля, где задача обратная — предотвратить перетекание потенциально инфицированных воздушных масс в смежные помещения. Это обеспечивается за счет создания превалирующего воздушного давления снаружи инфекционных помещений.

Реализация первого условия (непроницаемый барьер для опасной микрофлоры) основаны на 3 принципах:

• Принцип вытесняющего потока;
• Принцип перепада давления;
• Принцип физического барьера («комната в комнате»).

Принцип вытесняющего потока предполагает перетекание воздуха из более чистого в менее чистое помещение. При этом перепад давления между комнатами является небольшим, а скорость воздушного потока высокой.

Принцип перепада давления предполагает, что давление воздуха в более чистом помещении должно быть выше, чем в менее чистом. При этом перепад давления между помещениями является большим, а скорость воздушного потока невысокой.

Принцип физического барьера предполагает, что строительные конструкции и отделочные материалы, образующие границу чистого помещения, обеспечивают высокую герметичность и предотвращают перетекание воздушных масс из менее чистого помещения в более чистое. На практике это выражается в применении специальных ограждающих конструкций из металла, гипсокартона, ламинированного ДСП и стекла для отделки стен и потолков, позволяющие создать комнату с высокой степенью герметичности, а также специальных окон, дверей и технологических люков, обеспечивающих герметичное соединение и минимальное время открывания-закрывания.

Все три принципа могут применяться независимо друг от друга. Однако на практике при реализации системы «чистых помещений» в лечебных учреждениях используется их комбинация в зависимости от конкретных условий и задач.

Второе условие достигается за счет применения специализированной автономной системы вентиляции и кондиционирования, которая решает следующие задачи:

• Создает избыточное давление внутри чистого помещения (или заниженное давление в случае с опасными средами – инфекционные отделения, бактериологические лаборатории и т.п.) за счет разности производительности систем притока и вытяжки воздуха;
• Обеспечивает перетекание в нужных местах воздушных масс из более чистого помещения в менее чистое;
• Очищает подаваемый из внешней среды и уже циркулирующий воздух от физических примесей (аэрозольные частицы), а также уничтожает вредные микроорганизмы, содержащиеся в воздухе, доводя содержание первых и вторых в воздухе чистого помещения до заданных значений, определяемых классом чистоты комнаты;
• Обеспечивает в «чистом помещении» заданные параметры микроклимата (например, влажность и температуру).

Третье условие – ламинарное распределение воздуха – является также производной системы вентиляции и обеспечивается применением специальных воздухораспределительных систем, преобразующих турбулентный поток воздуха в однонаправленный. Ламинарное распределение воздуха применяется в операционных залах, в асептических реанимационных залах и иных, относящихся к группам 1-3 по ГОСТ Р 52539-2006.

Примечание: В концепции проектирования и строительства систем ЧП есть исключение: инфекционные. Для объектов такого типа необходим комплекс, позволяющий изолировать весь объем потенциально инфицированных газовоздушных масс и не допустить их перетекания в смежные залы, коридоры или палаты. На практике реализуется путем обеспечения превалирующего уровня давления воздуха за пределами инфекционных палат.

Сферы применения

Комплексы ЧП используются в следующих областях:

• Медицина;
• Фармацевтика;
• Биотехнологии;
• Пищевая и косметическая промышленность;
• Микро- и радиоэлектроника, приборостроение;
• Лаборатории и научно-исследовательские центры;
• Авиационная и космическая промышленность;
• Машиностроение и многое другое.

Мы занимаемся проектированием, реконструкцией, модернизацией, монтажом и обслуживанием систем «чистые помещения» под ключ в медицинских организациях различного профиля.

Наши специалисты грамотно разработают или профессионально подберут для вас оптимальные решения от лучших российских и зарубежных производителей с учетом специфики и бюджета организации.

Выполненные проекты

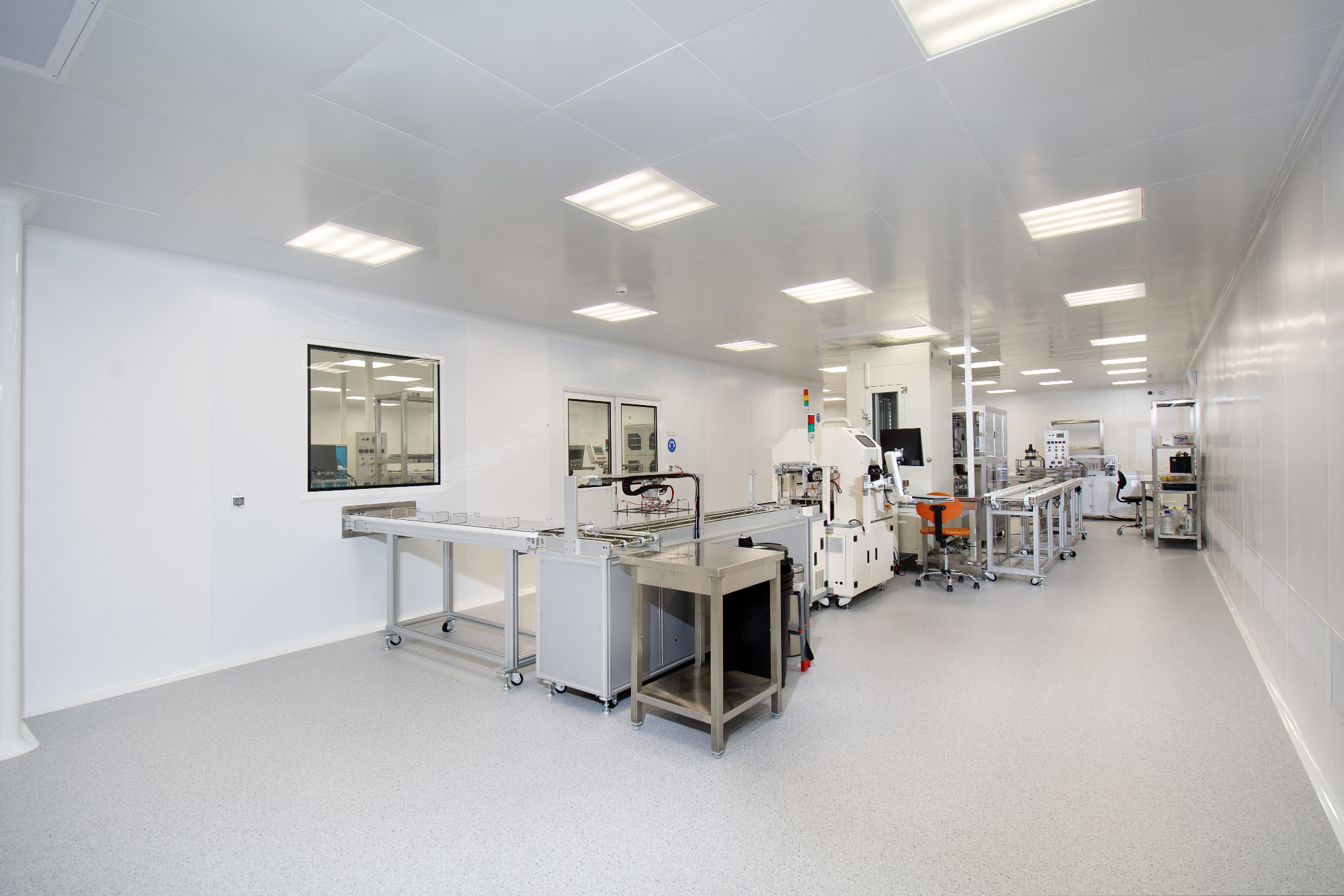

Разработка проектно-сметной документации комплекса чистых помещений для размещения производства глюкометров Монтаж чистых помещений в Многопрофильном медицинском центре "Клиника Эксперт Иркутск" Проектирование и монтаж чистых помещений в Перинатальном центре в г. Улан-Удэ Поставка и монтаж комплекса чистых помещений для Республиканского онкологического диспансера в г. Улан-Удэ Проектирование и оснащение нового ЛПУ комплексом чистых помещений
